Работа эжекторной газотопливной системы заключается в дозировании газового топлива, управляемом разрежением на выходе дозирующего узла (как правило - газового редуктора). Управление заключается в компенсации этого разрежения путем подачи газа на выход, так что давление на выходе дозирующего узла поддерживается постоянным. Как правило, это давление отличается от атмосферного не более, чем на 100мм водяного столба.

Качество газовоздушной топливной смеси задается соотношением сечений газовых и воздушных каналов, через которые газ и воздух подаются в двигатель. Это соотношение сечений каналов обеспечивается с помощью смесителя или дозатора.

На рисунке ниже приведена схема, поясняющая принцип создания управляющено разрежения, подаваемого на вход редуктора, с помощью смесителя.

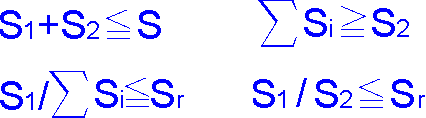

Po - давление на входе воздуховода;
P1 - давление на выходе воздуховода;
S - исходное сечение воздуховода;
S1 - сечение воздуховода после подвода газа;
S2 - сечение канала для подвода газа;
Sr - объемное стехиометрическое отношение используемого газа.
Подробнее о стехиометрическом отношении.
Образно говоря, смеситель и редуктор "заменяют газом" часть воздуха, потребляемого двигателем.
